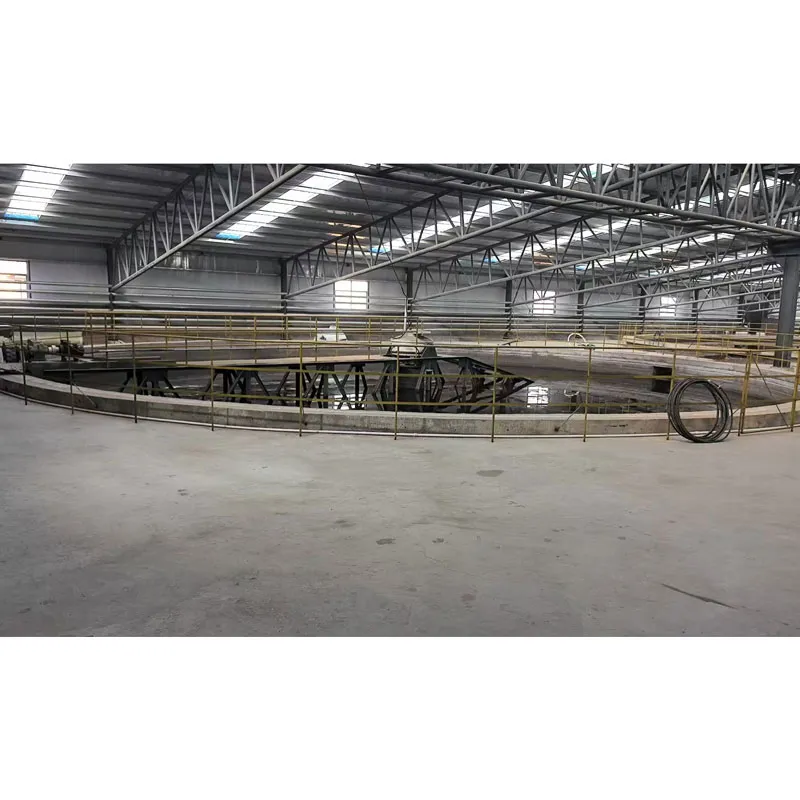

Сгустители с периферийным приводом серии NG
Сгустители серии NG предназначены для очистки воды от угля и извлечения угольной воды. Данная серия сгустителей представляет собой оборудование для сгущения и осветления, состоящее из модернизированного башенного сгустителя и скребкового илоскреба с наклонными пластинами.
Описание
маркер
Область применения
Сгустители серии NG предназначены для очистки воды от угля и извлечения угольной воды. Данная серия сгустителей представляет собой оборудование для сгущения и осветления, состоящее из модернизированного башенного сгустителя и скребкового илоскреба с наклонными пластинами. Эффективность сгущения повышается за счет установки наклонных пластин, усиливающих осаждение.
Конструктивные особенности
Предварительная обработка осуществляется методом перемешивания и флокуляции, что позволяет предварительно образовывать мелкие хлопья из исходной пульпы, одновременно избегая флотационного эффекта, вызванного всплытием пузырьков воздуха. Применяется глубинный способ подачи материала, при котором исходная пульпа подается горизонтально послойно по касательной к окружности загрузочного короба, что повышает эффективность сгущения. Используется эффект двойного слива, создающий два последовательных технологических условия в сгустителе: загрузочный короб и сам сгуститель. Внутри рамы установлены наклонные пластины, значительно увеличивающие эффективную площадь осаждения, что многократно повышает производительность и качество осветленной воды.
Основные технические параметры
| Наименование | Единица измерения | NG–6 | NG–9 | NG–12 | NG–15 | NG–18 | NG–21 | NG–24 | NG–30 | NG–35 | ||||||
| Диаметр сгустителя | м | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | ||||||
| Угол наклона дна | град. | 6°~10° | 6°~10° | 6°~10° | 6°~10° | 6°~10° | 6°~10° | 6°~10° | 6°~10° | 6°~10° | ||||||
| Площадь осаждения | м² | 28.3 | 63.6 | 113 | 176 | 255 | 346 | 452 | 706 | 1017 | ||||||
| Скорость вращения скребков | об/мин | 0.3 | 0.25 | 0.2 | 0.152 | 0.152 | 0.1 | 0.1 | 0.1 | 0.07 | ||||||
| Производительность | т/ч | 4~7.5 | 8~16 | 15~25 | 20~30 | 25~40 | 40~60 | 50~80 | 70~140 | 100~200 | ||||||
| Высота подъема скребков (опционально) | мм | 400 | 500 | 500 | ||||||||||||
| Способ подъема скребков | Автоматический подъем скребков центрального типа | |||||||||||||||
| Приводная часть | Электродвигатель | Модель | Y100L-4 | Y132S-4 | Y132M-4 | Y160M-4 | Y160L-4 | |||||||||
| Мощность | кВт | 2.2 | 5.5 | 7.5 | 11 | 15 | ||||||||||
| Частота вращения | об/мин | 1400 | ||||||||||||||
| Редуктор | Редуктор цилиндрический зубчатый типа ZQ / Планетарно-цевочный редуктор и цепная передача | |||||||||||||||
| Примечание: В таблице представлены несколько типоразмеров, выпускаемых нашей компанией. Мы можем разработать оборудование различных типов и спецификаций для удовлетворения потребностей малых, средних и крупных углеобогатительных фабрик. | ||||||||||||||||
